雷

雷が危険なことに疑いの余地はありません。平均ピーク電流は20kAですが、150kAにもなる場合があります。落雷の時間は20～200 msで、通常は複数の落雷が発生します。また、雷は頻繁に発生します。毎日5000の暴風雨が発生していますが、その内2000は雷雨です。雷の発生率は、地表の状態により大きく変化します。図 1は世界の雷発生の相対的頻度を示しています。最も発生率が高いのは中央アフリカですが、他にも南米や米国南東部、とりわけフロリダ州が高い発生率を示しています。

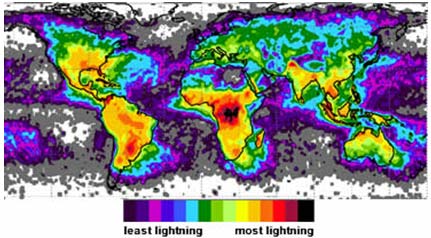

図1 世界の雷発生の相対頻度（米国国立宇宙科学技術センター）

雷からの電気的ストレスは、建物に直接落雷する以外にさまざまな形でビルの電気系統に入り込む可能性があります。架空送電線に落雷があると、電流がビルのAC導電体に直接流れ込むことがあります。近くの丘に落雷があった場合、地面に大きな電流が流れます。これらの電流は、ビル周辺の接地電位に影響を与えます。これは水道管やガス管など、ビルのアース・グランドと電気的につながっている地中公共サービスによって促進される場合があります。ビル横のフラグ・ポールに雷落があると、電話やPCに接続されているケーブルなどビル内にある導体に電流が誘起されます。

雷のストレスがさまざまな経路を辿ってビルに入る可能性があるため、複数箇所でサージ保護を追加する必要があります。サージ保護は、建築基準法でAC電源および電話回線に取り付けることが義務付けられています。PCや娯楽施設など、敏感な電子製品が設置されている場所での追加サージ保護は、十分に余分な費用負担に見合う効果を上げることができます。

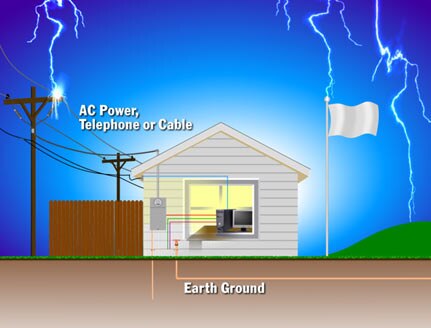

図2 の電光圧力の道
