ASICからASIC

説明

NETRANS®は、現行のASICベンダでプロセスの陳腐化に直面しているお客様に対して、コスト削減、セカンド・ソース、および代替生産手段を提供します。さらに、旧式の技術を最適なASICソリューションに変換することにより、性能とコストを改善しながら製品の競争力を回復させることができます。

ASIC、FPGA、および他のロジック・デバイスを混在させるなど、複数のパーツを混載させることによって、高度な統合を達成できます。これにより、信頼性が向上し、ボードに搭載するデバイス数が減少し、消費電力が低減されます。

当社は競争力のあるデザイン・サイクル時間を提供しており、迅速な生産の立ち上げと低コスト化を可能にします。また、長期間にわたる製造プロセスを維持し、中断のないパーツ供給を保証します。

特長

• ストラクチャード・アレイまたはスタンダード・セルASICへの自動的なデザインの移行
• 低コストのドロップイン置換デバイス
• 高度な統合を実現する複数対1の変換
• 元の回路機能および性能の継承と改善
• 70以上のFPGAおよびASICフォーマットに対応

利点

• プロセス移行によるコストの改善
• 製造プロセスの寿命の延長
• 現行のASICベンダでのプロセス陳腐化に対する解決策
• 当社は専用の製造施設を所有し、また業界標準のサードパーティ・ファンダリにもアクセスが可能
• 25年以上の変換実績。4,000を超えるデザインを正常に機能するシリコンに変換

高性能

ASICテクノロジはASICからASICへの変換のすべての性能要件に適合するように最適化されています。高速クロック・スピードと併せて、バックプレーン・アプリケーション用の高速クロック-出力時間が容易に達成されます。

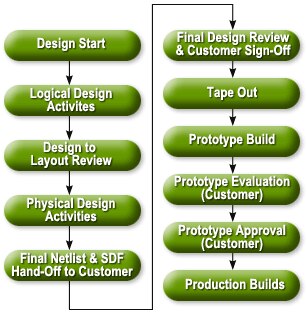

NETRANSフロー

詳細情報について

当社のASIC製品を掲載した価格情報およびデザイン・マニュアルを販売代理店から入手できます。
