カメラ&LCDインタフェースのための回路保護

オン・セミコンダクターは、電磁干渉の影響を受けるカメラ&ディスプレイ・インタフェースのEMI/RFIノイズを抑制するように設計された集積型デバイスを提供しています。 これらのフィルタはESD保護を内蔵しています。


ソリューション・タイプ

インタフェース・タイプ 説明 ソリューション・タイプ 回路図
パラレル・インタフェース 4~12のパラレル・ライン幅 ローパスLCフィルタ + ESD保護 Parallel Interface Schematic
シリアル・インタフェース(MIPI) 3-5ペアの高速シリアル・レーン コモン・モード・フィルタ + ESD保護 Serial Interface Schematic


パラレル・インタフェース
ローパスLCフィルタ + ESD保護

特長/利点

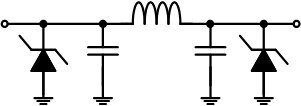

Parallel Interface Schematic

EMI720x, CM1693: ESD保護付きEMIフィルタ・アレイ, CM1457シリーズ: ESD保護付きEMIフィルタ・アレイ

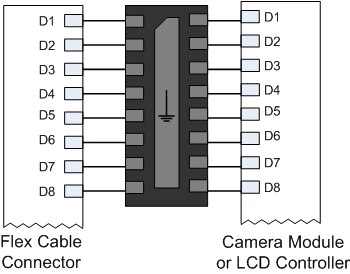

Typical Interface

標準インタフェース

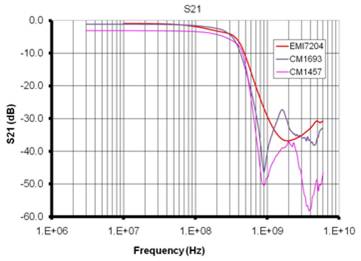

Series Insertion Loss Curves


直列挿入損失曲線

デバイス チャネル 抵抗(Ω) インダクタンス(nH) 容量@ 2.5 V (pF) 減衰@周波数(-db) 帯域幅F3db (MHz) パッケージ パッケージサイズ (mm)
EMI720x シリーズ 4, 6, 8 14 17 24 25/800 250 UDFN Various x 1.35 x 0.55
EMI940x シリーズ 4, 6, 8 45 70 12.5 35/700 345 UDFN Various x 1.35 x 0.55
CM1693 シリーズ 4, 8 <12 26 12/10 35/700 250 UDFN Various x 1.35 x 0.55
CM1457 シリーズ 4, 6, 8 45 70 12.5 35/700 300 CSP Various x 1.05 x 0.62


シリアル・インタフェース
コモン・モード・フィルタ + ESD保護

特長/利点

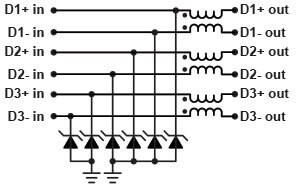

Serial Interface Schematic

EMI4183: ESD保護付きコモン・モード・フィルタ

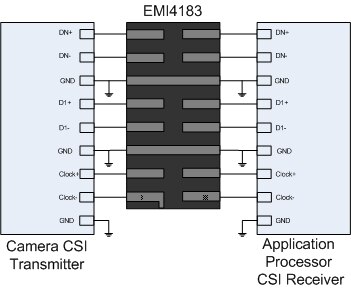

480 Mbps MIPI システム
480 Mbps MIPI System

Over 2 GHz of Bandwidth

Camera Mobile MIPI Application

カメラ・モバイルMIPIアプリケーション


デバイス ペア 容量
@ 2.5 V (pF)
CM減衰量
@ 800 MHz (-db)
DM帯域幅
F3db (GHz)
パッケージ パッケージサイズ(mm)
EMI4182 2 0.8 -25 2 WQFN 2.5 x 2.0 x 0.75
EMI4183 3 0.8 -25 2 WQFN 4.0 x 2.0 x 0.75
EMI4182MU 2 0.8 -25 2 UDFN 2.5 x 2.0 x 0.5
EMI4183MU 3 0.8 -25 2 UDFN 4.0 x 2.0 x 0.5
EMI4184MU 4 0.8 -25 4 UDFN 5.0 x 2.0 x 0.5
