キーパッドまたは汎用I/Oのための回路保護

オン・セミコンダクターは、電磁干渉の影響を受けるキーパッド・インタフェースのEMI/RFIノイズを抑制するように設計された集積型デバイスを提供しています。 これらのフィルタはESD保護を内蔵しています。



キーパッドEMI抑制 - 4to16データ・ライン
EMIフィルタ + ESD保護

特長/利点

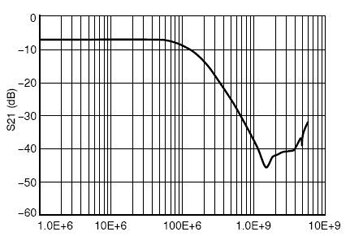

標準的な挿入損失曲線

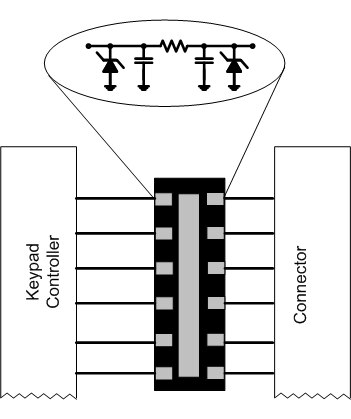

代表的なキーパッド回路の用途

Typical Insertion Loss Curve Typical Keypad Circuit Use

デバイス チャネル 容量@ 2.5 V (pF) 抵抗(Ω) 減衰@ 800 MHz (-db) 帯域幅F3db (MHz) サイズ
L x W x H (mm)
UDFN
EMI5204 4 TBD 100 20 250 1.7 x 1.35 x 0.55
EMI5206 6 TBD 100 20 250 2.5 x 1.35 x 0.55
EMI5208 8 TBD 100 20 250 3.3 x 1.35 x 0.55
