EMIノイズ源

アンテナの無線スペクトルと拡散が進行していることを受け、従来型のアンテナはスマート・アレイ・アンテナや広帯域アンテナに置き換えられると思われますが、これらのアンテナはEMIの影響をより強く受ける傾向があります。より複雑な電子製品はフレキシブルPCBを使用しているので、EMIが発生する可能性がさらに高くなります。フレキシブルPCBはメイン・システム・ボードを液晶PCBに接続します。高周波の信号がフレキシブルPCBを経由して伝送されると、フレキシブルPCB上の信号ラインはアンテナの役割を果たし、携帯電話の内部環境にEMIを放射します。伝導周波数および放射周波数を除去し、高速データ・ライン上で可能な最高の信号品質を維持するには、高性能EMIフィルタを、高いレベルのESD保護と組み合わせる必要があります。

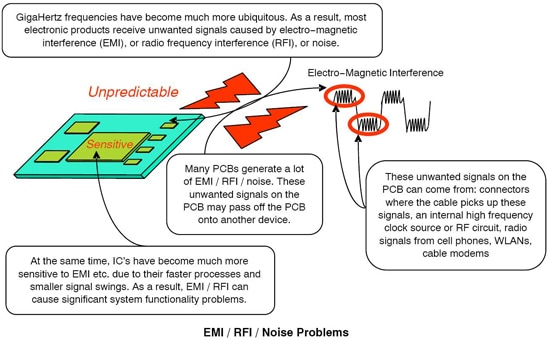

EMI / RFI / Noise Problems - Graph

詳細参照

ノイズ源

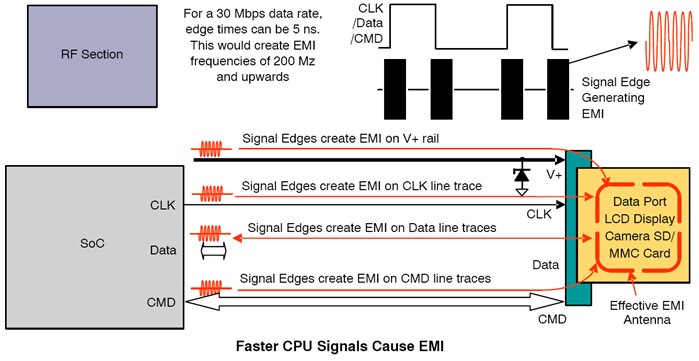

Faster CPU Signals Cause EMI - Graph

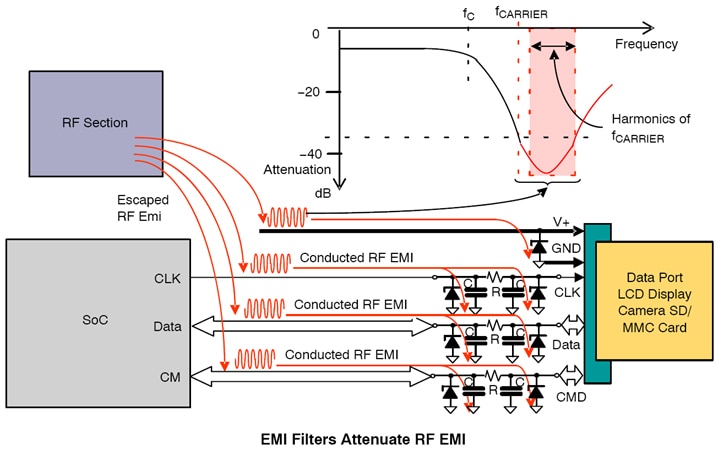

EMI Filters Attenuate RF EMI - Graph

詳細については、オン・セミコンダクターのアプリケーション・ノート『Consideration of Self-Pollution Reduction for Electronic Systems』(英語)を参照してください。
